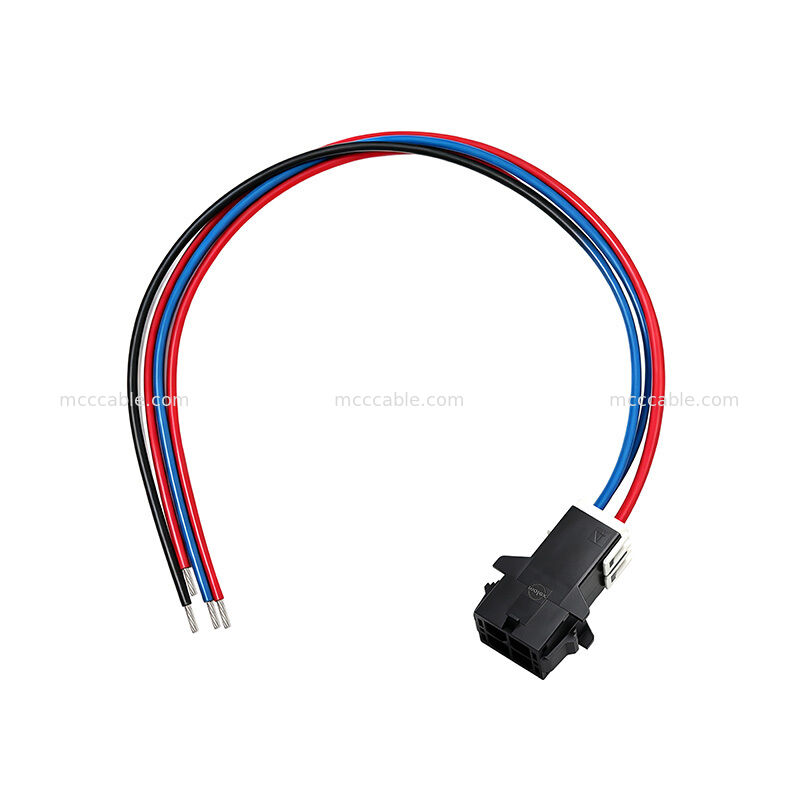

105411-1104 Zestaw kabli zasilania na zamówienie

105411-1104 4 Zgromadzenie kabli zasilania obwodu jest niestandardowym zestawem kabli elektrycznych zaprojektowanych

z 16AWG UL1180 PTFE izolowanym drutem i kompaktową konfiguracją złącza do montażu na panelu 4-obwodnym.

Kabel wykorzystuje drut UL1180 PTFE o napięciu 300V i 200°C, co czyni go odpowiednim do zastosowań w warunkach wysokiej temperatury

W określonej konfiguracji kabli wykorzystuje się czerwone i niebieskie przewody z

długość cięcia 268 ± 2 mm.

Zespół jest zaprojektowany do niezawodnego połączenia elektrycznego i podlega 100% otwartym, krótkim

Produkt jest również specyfikowany jako zgodny z RoHS3.0.

105411-1104 4 Struktura układu kabli zasilających

Zestaw kabli 105411-1104 wykorzystuje konfigurację 4-obwodów z izolacją UL1180 PTFE

połączenia drutowe i końcowe.

Główna struktura kabli obejmuje:

• 4 obwody elektryczne
• 16AWG UL1180 drut PTFE
• 300 V napięcie nominalne
• Temperatura znamionowa 200°C
• Czerwony i niebieski kolor drutu
• Konfiguracja złącza montowanego na płycie
• Połączenie końcowe pokryte cynowcem

Specyfikacja terminalu jest przeznaczona dla przewodu 14/16AWG, podczas gdy specyfikacja kabla wykorzystuje

Przewodniki 16AWG.

105411-1104 UL1180 Specyfikacje kabli zasilania PTFE

105411-1104 4 Zestaw kabli łącznika obwodu

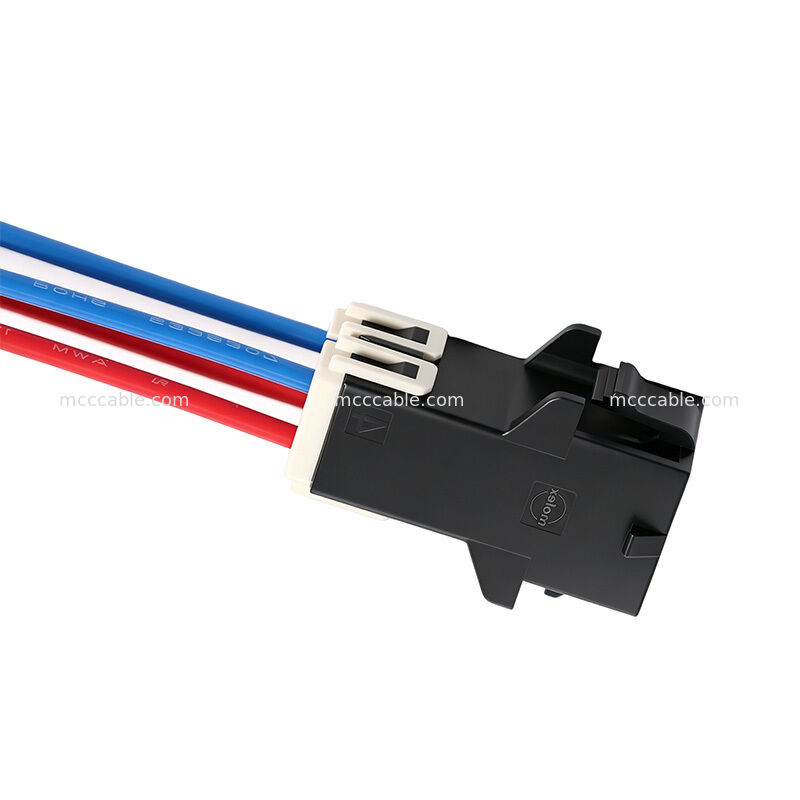

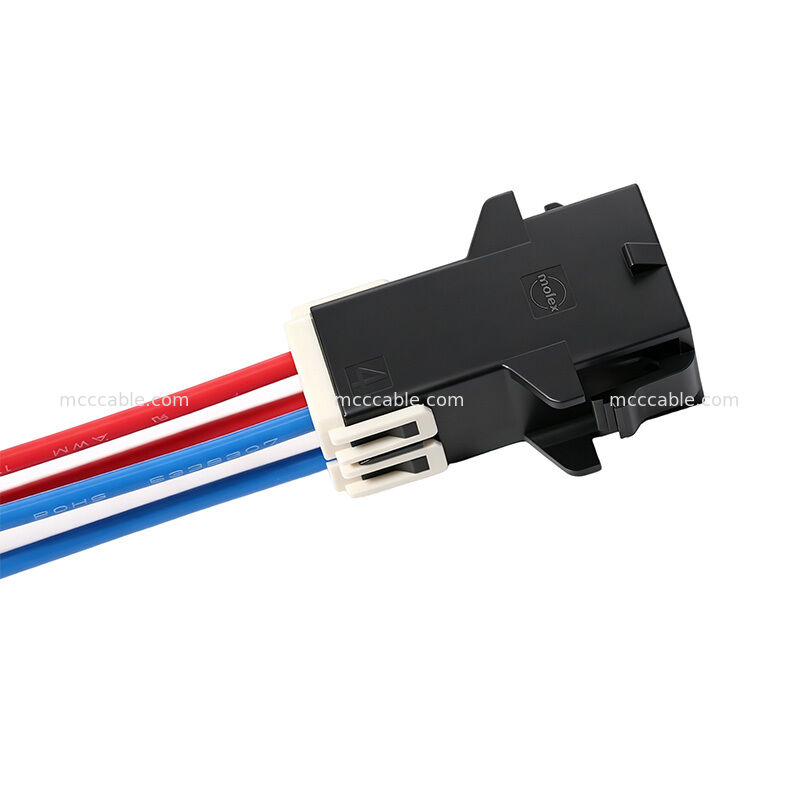

Konfiguracja złącza 105411-1104 to obudowa z wtyczką do montażu na panelu 4-obwodów o przekroju 5,7 mm

Zespół wykorzystuje również czterokokowy komponent TPA do zatrzymania końcówki.

Wyznaczony system złącza jest zaprojektowany do bezpiecznego pozycjonowania końcowego i kompaktowego

połączenia elektryczne zamontowane na panelu.

105411-1104 Właściwości kabli PTFE o wysokiej temperaturze

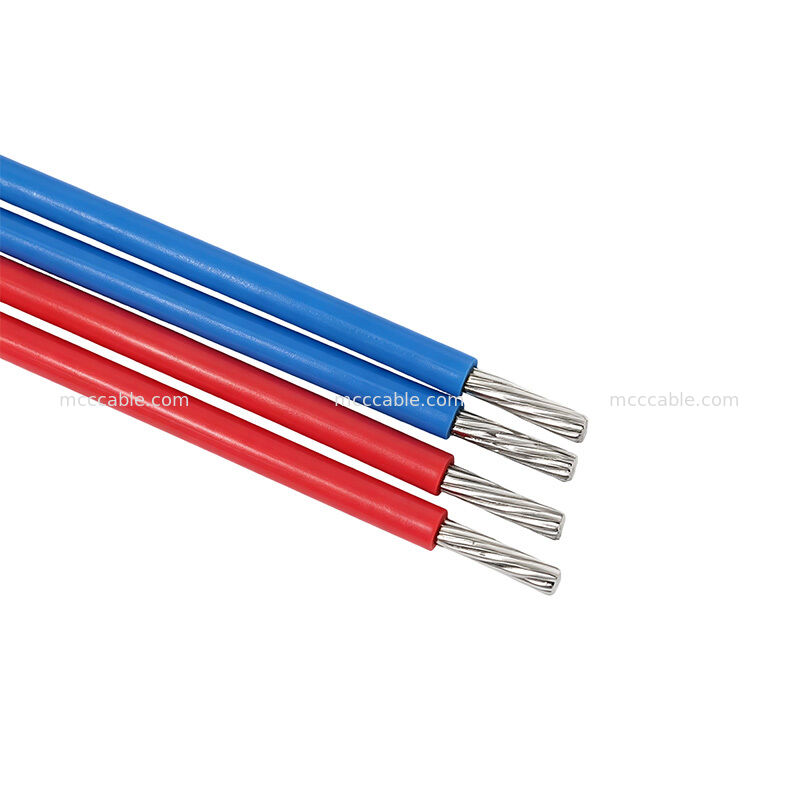

Zestaw kabli 105411-1104 wykorzystuje izolowany drut UL1180 PTFE o nominalnej temperaturze

zakres od -60°C do +260°C dla specyfikacji materiału drutu, podczas gdy stosowana klasyfikacja UL wynosi

określone jako 200°C i 300V.

Specyfikacja drutu obejmuje również:

• Izolacja z PTFE
• 16AWG przewodnik na strumieniu
• Pozostałe urządzenia i urządzenia, z przedziału:
• Poziom płomienia VW-1
• 300 V napięcie nominalne
• Wydajność w wysokich temperaturach
• Specyfikacje badań gięcia na zimno i uderzeń cieplnych

Specyfikacja drutu zawiera konstrukcję przewodnika 19/0.30 i nominalną średnicę zewnętrzną

2,18 ± 0,10 mm.

105411-1104 Zestaw kabli zasilania Badanie elektryczne

Zestaw kabli zasilania 105411-1104 jest określony do 100% badań elektrycznych podczas produkcji.

Wymogi dotyczące badań obejmują:

• Badanie 100% otwartego obwodu
• 100% badania zwarcia
• 100% badania intermitentne
• Oporność przewodnika: 3Ω Max.
• Odporność izolacyjna: 10MΩ / 200V DC / 10ms minimum

Wymagania te określone są w ramach wymogów jakości zestawu kablowego.

105411-1104 Wykorzystanie do montażu kabli zasilania na zamówienie

Zestaw kabli zasilania 105411-1104 z 4 obwodami nadaje się do zastosowań w zakresie połączeń elektrycznych

które wymagają wielu obwodów zasilania, izolacji wysokiej temperatury i kompaktowej konfiguracji złącza.

Potencjalne obszary zastosowania obejmują:

• Urządzenia przemysłowe
• Systemy sterowania elektrycznego
• Moduły podłączenia zasilania
• Urządzenia wysokotemperaturowe
• Podłączenie urządzeń wewnętrznych
• Zestawy kabli OEM na zamówienie

Połączenie drutu 16AWG PTFE, 300V i wysokiej temperatury izolacji sprawia, że

konfiguracja odpowiednia do zastosowań, w których odporność termiczna i niezawodne połączenie elektryczne

są ważne.

105411-1104 Produkcja kabli na zamówienie

Zestaw kabli 105411-1104 może być produkowany jako rozwiązanie kablowe dostosowane do potrzeb

do wymaganej długości drutu, koloru drutu, konfiguracji końcowej i wymogów montażu.

Standardowa konfiguracja określa długość cięcia 268 ± 2 mm, z oznaczeniem drutu czerwonego i niebieskiego

do zestawu czterokręgowego.
