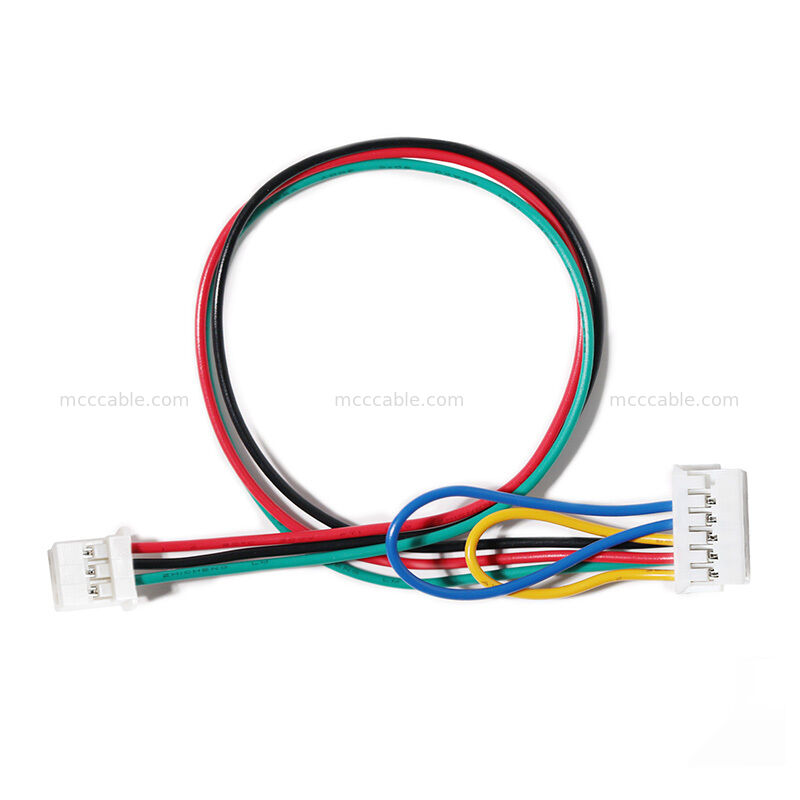

22AWG 5V Zespół kabla zasilającego

Ten 22AWG 5V Zespół kabla zasilającego jest przeznaczony do pomocniczych połączeń zasilania

do płyt elektronicznych. Zespół kabla wykorzystuje drut UL1061 22 AWG i złącze o rozstawie 2,0 mm

konfiguracja dla niezawodnego połączenia elektrycznego na poziomie płyty.

Dzięki zdefiniowanemu kolorowi drutu i konfiguracji pinów, ten niestandardowy zespół kabla może być

produkowany zgodnie ze specyficznymi wymaganiami elektrycznymi, wymiarowymi i złącz.

Specyfikacje zespołu kabla zasilającego 22AWG 5V

Kabel zasilający 5V do połączenia z płytą

Ten zespół kabla zasilającego 5V jest przeznaczony do podłączania pomocniczego zasilacza 5V do

płyty elektronicznej. Kabel wykorzystuje wielopozycyjną konfigurację złączy, aby zapewnić wymagane

połączenie elektryczne między źródłem zasilania a płytą.

Określona konstrukcja obejmuje złącze 12-pozycyjne po jednej stronie i złącze 3-pozycyjne

po drugiej stronie, z konfiguracją o rozstawie 2,0 mm.

Ten typ kabla zasilającego do płyt nadaje się do sprzętu i systemów elektronicznych, które wymagają

dedykowanego zespołu kabla do połączenia zasilania na poziomie płyty.

Zespół kabla złącza o rozstawie 2,0 mm

Zespół kabla złącza o rozstawie 2,0 mm wykorzystuje obudowy złączy i ocynowane zaciski

zaciskowe określone dla konstrukcji kabla.

Rysunek identyfikuje:

• Obudowa złącza o rozstawie 2,0 mm
• Konfiguracja złącza 12-pozycyjnego
• Konfiguracja złącza 3-pozycyjnego
• Ocynowane zaciski zaciskowe
• Drut kompatybilny z 22 AWG

Określone komponenty złącza obejmują obudowę o rozstawie 2,0 mm i zaciski zaciskowe

odpowiednie dla określonego rozmiaru drutu.

Konstrukcja kabla UL1061 22AWG

Kabel UL1061 22AWG wykorzystuje pięć indywidualnie zidentyfikowanych przewodów w kolorach czarnym, czerwonym, żółtym, zielonym

i niebieskim.

Określona struktura drutu zapewnia wyraźną identyfikację kolorów dla wymaganego połączenia pin-to-pin.

Konfiguracja okablowania.

Specyfikacja kabla identyfikuje drut UL1061 o temperaturze znamionowej 80°C i napięciu znamionowym

300 V.

Niestandardowe okablowanie zespołu kabla zasilającego 5V

Ten niestandardowy zespół kabla zasilającego 5V jest zgodny z określoną konfiguracją pinów, aby zapewnić spójne

połączenie elektryczne między dwoma złączami.

Pięć kolorów przewodów to:

• Żółty
• Zielony
• Czerwony
• Czarny
• Niebieski

Testowanie jakości zespołu kabla zasilającego 22AWG

Zespół kabla zasilającego 22AWG podlega określonym wymaganiom inspekcji elektrycznej.

Rysunek określa:

• 100% testowanie otwarcia, zwarcia i przerwy
• Maksymalna rezystancja przewodu: 3 Ω
• Minimalna rezystancja izolacji: 10 MΩ przy 200 V DC
• Inspekcja określonych wymiarów
• Zgodność z RoHS 3.0

Zastosowania kabla zasilającego 5V do płyt

Kabel zasilający 5V do płyt jest przeznaczony do pomocniczych połączeń zasilania do płyt elektronicznych.

Jego drut 22 AWG, zdefiniowana konfiguracja złączy i określony układ pinów sprawiają, że jest on

odpowiedni do zastosowań wymagających dedykowanego połączenia zasilania płyty.

Typowe słowa kluczowe dla tego kabla obejmują:

• Połączenie zasilania pomocniczego 5V
• Połączenie zasilania płyty
• Okablowanie sprzętu elektronicznego
• Wewnętrzne połączenie zasilania
• Niestandardowy zespół kabla
• Połączenie płyta-zasilacz
