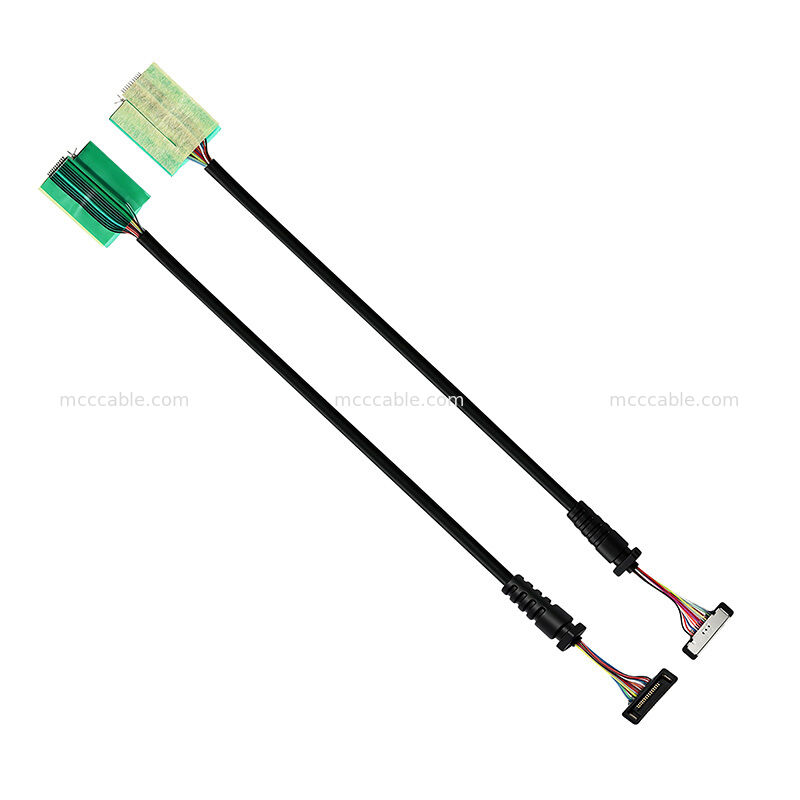

20373-R14T-06 14C Ultra Fine Micro Coaxial Cable Assembly

20373-R14T-06 14C Micro Coaxial Cable Assembly to kompaktowy, niestandardowy kabel

zmontowany z 14-żyłową strukturą współosiową MCC. Konfiguracja kabla

łączy przewody 2 × 42 AWG i 12 × 36 AWG, z 50Ω konstrukcją współosiową MCC

do kompaktowych zastosowań transmisji sygnału.

Z gotową długością kabla 150 ± 5 mm i całkowitą średnicą kabla

2,10 ± 0,20 mm, ten ultra cienki mikrowspółosiowy kabel jest odpowiedni do zastosowań,

gdzie ważna jest kompaktowa trasa kablowa i mały profil kabla.

Struktura 20373-R14T-06 Micro Coaxial Cable Assembly

Kabel 20373-R14T-06 wykorzystuje 14-żyłową konfigurację współosiową MCC składającą się

z przewodów 2 × 42 AWG i 12 × 36 AWG. Przewody współosiowe MCC 42 AWG są

określone jako przewody współosiowe 50Ω, podczas gdy przewody 36 AWG są używane jako dyskretne przewody

w zespole kablowym.

Zespół kablowy zawiera również klej UV 8806 HF RP do określonego procesu

terminacji kabla.

Specyfikacje kabla 20373-R14T-06 14C

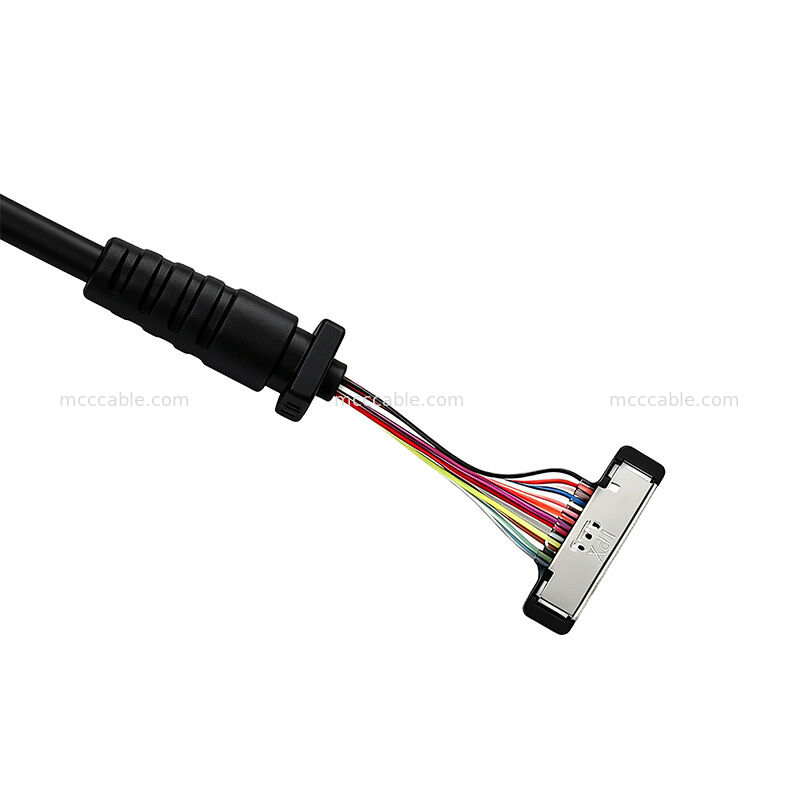

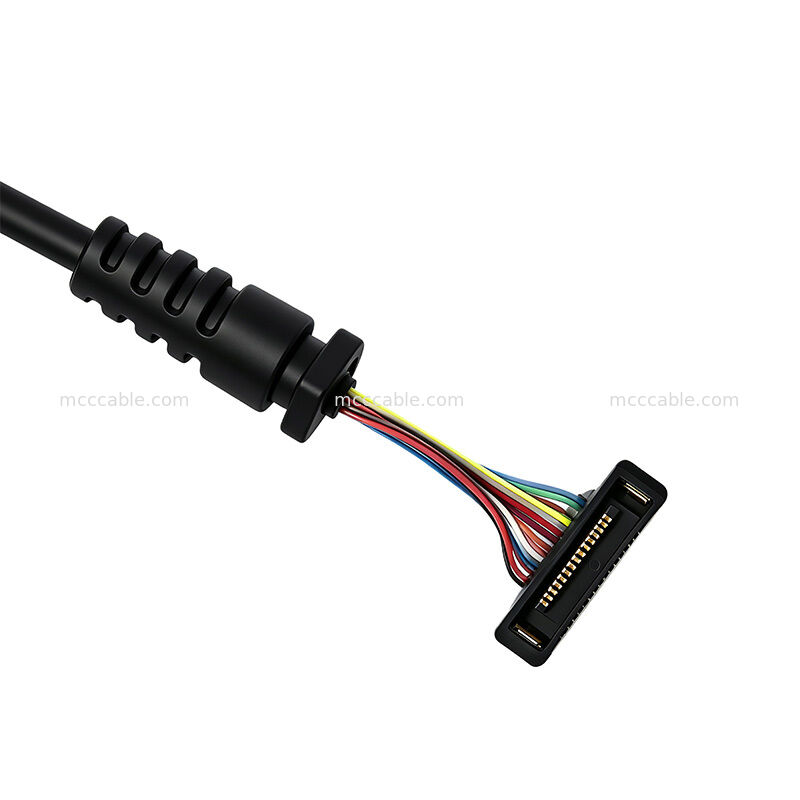

Konfiguracja złącza 20373-R14T-06

Określona konfiguracja złącza obejmuje zespół obudowy wtyczki i zespół osłony wtyczki.

Elementy złącza zidentyfikowane dla P1 to:

• Zespół obudowy wtyczki: 20373-R14T-06

• Osłona wtyczki-A: 2182-014-03

Określony proces terminacji wymaga, aby ekrany każdego przewodu współosiowego były zakończone do

osłon złącza. Ogon złącza jest również określony z pokryciem klejem UV o grubości 1-2 mm.

Wydajność elektryczna 20373-R14T-06

Kabel 20373-R14T-06 jest określony z maksymalną rezystancją przewodu 3,0 Ω

i rezystancją izolacji 10 MΩ w określonych warunkach testowych.

Wymagania produkcyjne obejmują również 100% testów otwarcia, zwarcia i przerywania w celu weryfikacji

ciągłości elektrycznej i jakości montażu.

Wymiary kabla 20373-R14T-06

Standardowa konfiguracja ma długość kabla 150 ± 5 mm i całkowitą średnicę kabla

2,10 ± 0,20 mm.

Kompaktowa 14-żyłowa mikrowspółosiowa konstrukcja pomaga utrzymać mały profil kabla do zastosowań

wymagających wielu przewodów sygnałowych w ograniczonej przestrzeni trasowania.

Zastosowania niestandardowych zespołów kablowych 20373-R14T-06

Mikrowspółosiowy kabel 20373-R14T-06 nadaje się do kompaktowych urządzeń elektronicznych

i zastosowań transmisji sygnału wymagających wieloprzewodowej konfiguracji współosiowej.

Struktura 14C, przewody współosiowe MCC 50Ω, kompaktowa nominalna średnica kabla 2,10 mm i

niestandardowa długość kabla 150 mm sprawiają, że ta konfiguracja nadaje się do trasowania kabli w ograniczonej przestrzeni

i niestandardowych wymagań połączeń elektronicznych.
