Niestandardowy zespół kabla LVDS 28AWG ze złączem o rastrze 0,5 mm do systemów wyświetlania

Zestaw kabli LVDS na zamówienie 28AWG

Zestaw kabli LVDS Custom 28AWG jest przeznaczony do wysokiej prędkości sygnału różnicowego

przesyłanie pomiędzy elementami elektronicznymi a systemami związanymi z wyświetlaczami.

Zestaw kabli wykorzystuje 28 przewodów AWG UL1571 i konfigurację łącznika o cienkiej rozdzielczości.

Wielokrotne pary sygnałów różniczkowych są zintegrowane z zespołem kabli w celu obsługi LVDS

połączenia sygnałowe.

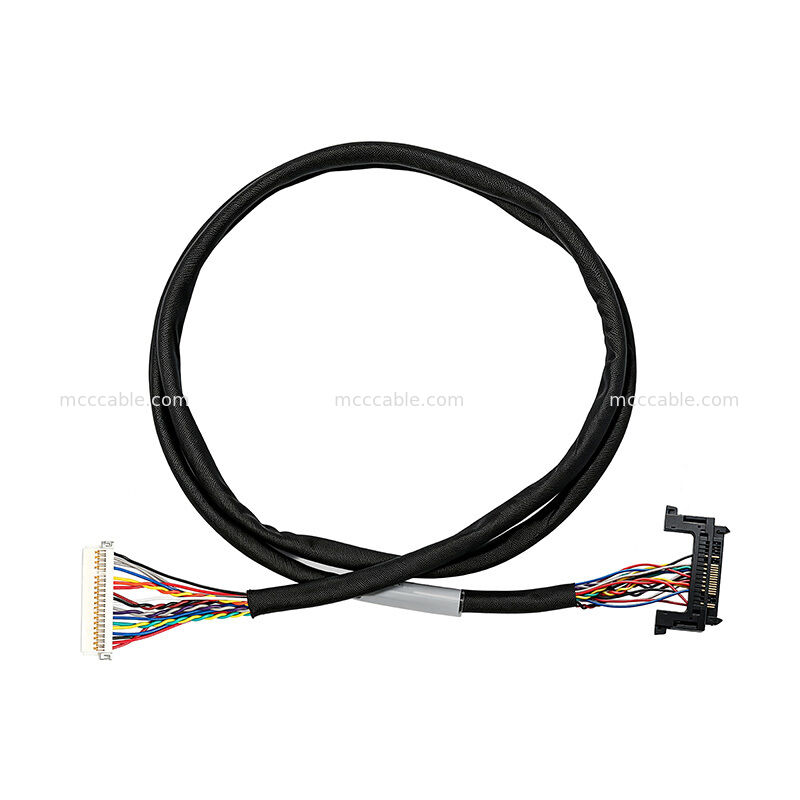

Długość kabla wynosi około 610 mm (24 cali), z łącznikiem i okablowaniem

konfiguracja wyprodukowana zgodnie ze specyfikowanymi wymaganiami.

Specyfikacje zespołu kabli LVDS 28AWG

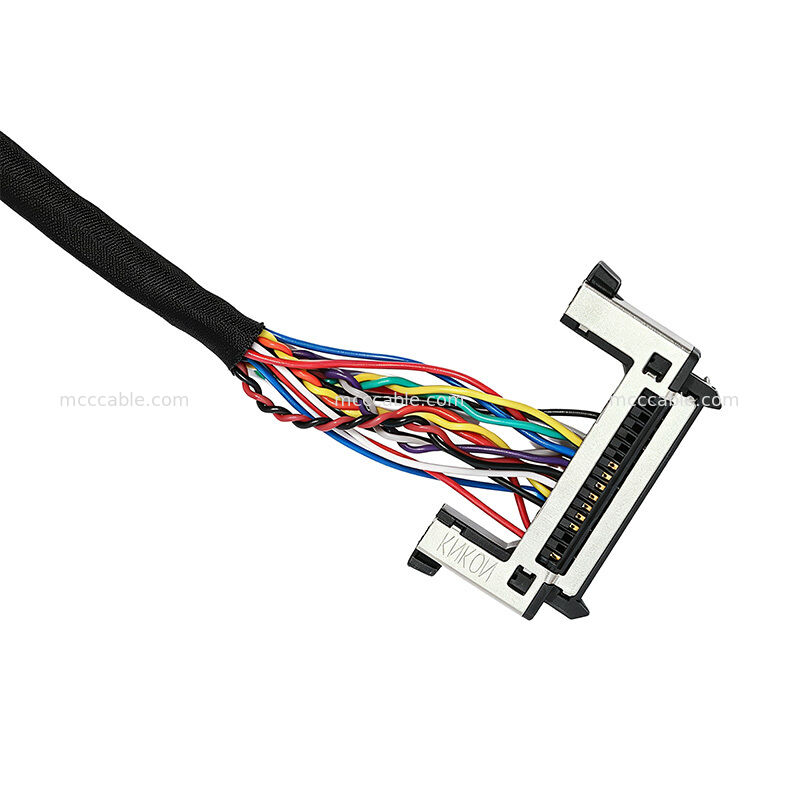

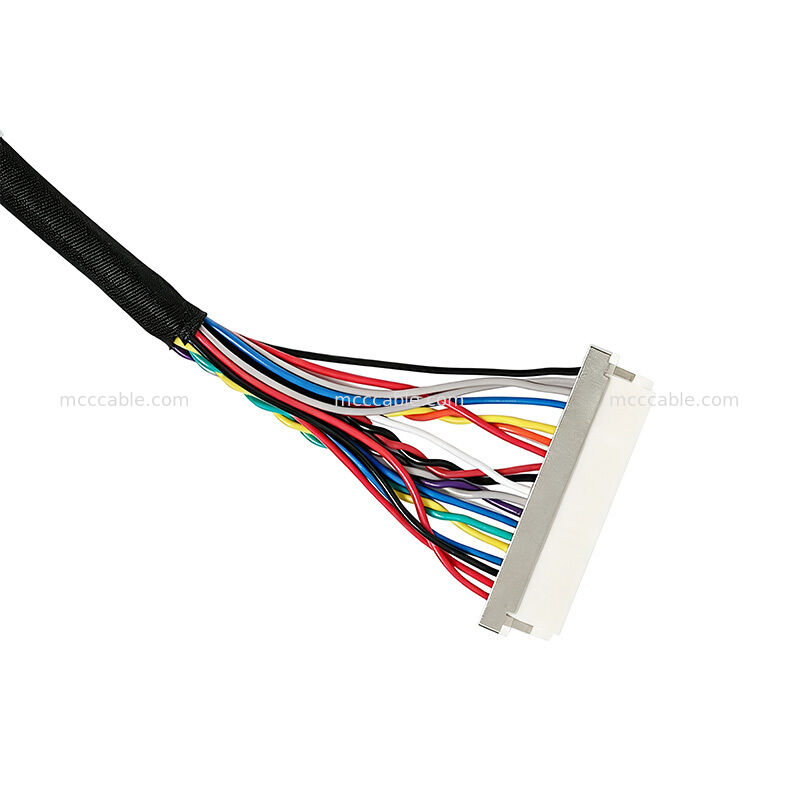

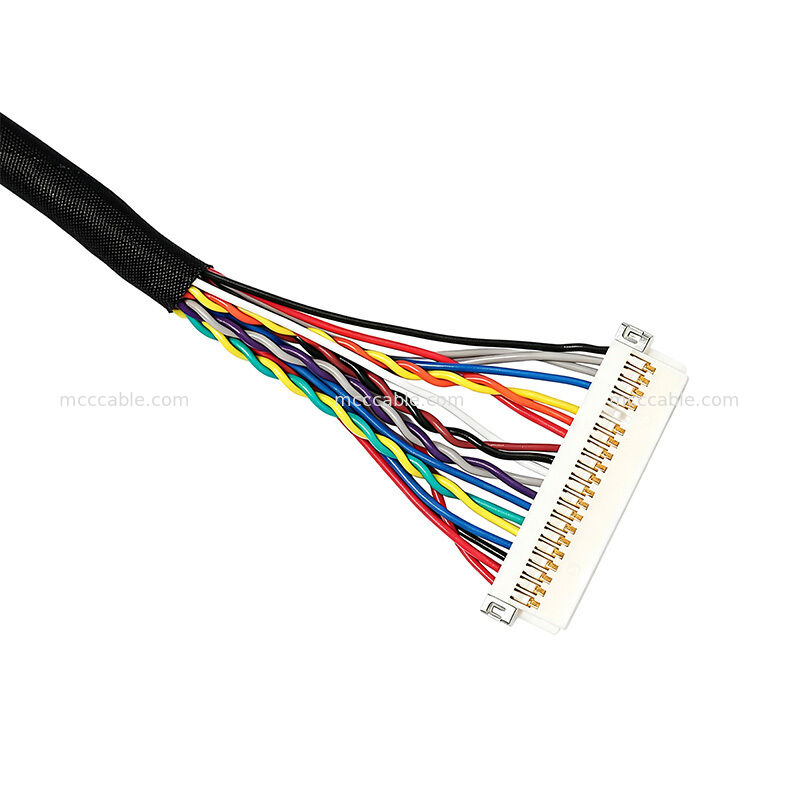

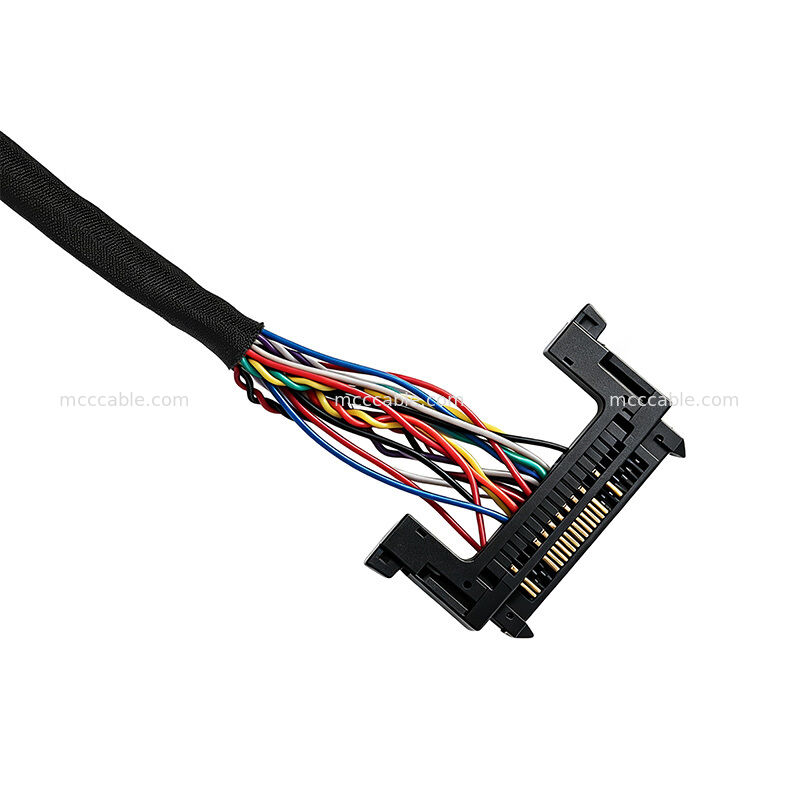

Kabel LVDS 28AWG z łącznikiem cienkiej wysokości

Zestaw kabli LVDS 28AWG wykorzystuje konfigurację złącza o cienkiej rozdzielczości przeznaczoną do:

kompaktowych aplikacji elektronicznych.

Jeden z złączy wykorzystuje 0,5 mm pasmo, 31-pin obudowy, podczas gdy przeciwna strona wykorzystuje 20-pozycji

Ta konfiguracja zapewnia kompaktowy interfejs dla aplikacji, w których

Gęstość i przestrzeń kablowa są ważne.

Konstrukcja łącznika o cienkiej rozdzielczości jest odpowiednia dla kompaktowych urządzeń elektronicznych wymagających

wielo-piniowe połączenie LVDS.

Konfiguracja okablowania kabli LVDS

Zestaw kabli LVDS na zamówienie zawiera wiele par sygnałów różnicowych dla LVDS

komunikacji.

Specyfikacja sygnału obejmuje:

• TX0_N / TX0_P
• TX1_N / TX1_P
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• Wpływ
• GND

Konfiguracja okablowania obejmuje również wiele połączeń naziemnych w celu wspierania określonych

strukturę interfejsu.

Ta konfiguracja wieloparowa sprawia, że kabel nadaje się do zastosowań wymagających zorganizowanego

Transmisja sygnału różnicowego LVDS.

28AWG UL1571 Konstrukcja kabli LVDS

Kabel 28AWG UL1571 wykorzystuje przewodniki miedziane z izolacją SRPVC.

Kluczowe specyfikacje drutu obejmują:

• 28 przewodnik AWG
• 7/0.127 ± 0,009 mm konstrukcja przewodnika
• Ok. średnica odniesienia przewodnika 0,38 mm
• 0.60 ± 0,05 mm zewnętrzna średnica izolowanego drutu
• 0Średnia grubość izolacji 0,11 mm
• 00,09 mm minimalna grubość izolacji
• Temperatura nominalna 80°C
• 30V napięcie nominalne

Specyfikowany kabel ma również maksymalny opór przewodnika 239 Ω/km w temperaturze 20 °C.

Zestaw kabli LVDS na zamówienie dla systemów wyświetlania

Zestaw kabli LVDS Custom nadaje się do systemów elektronicznych, które wymagają:

kompaktowe wielopinowe połączenia sygnałowe różnicowe.

Jego połączenie 28 AWG UL1571 okablowania, konstrukcja łączników cienkiego pasma, wielokrotne

Pary różniczkowe LVDS i określona długość kabla sprawiają, że nadaje się do zastosowań

w przypadku gdy wymagane jest wydajne w obszarze okablowanie sygnału.

Potencjalne zastosowania obejmują:

• Systemy wyświetlania
• Sprzęt elektroniczny
• Połączenia interfejsu LVDS
• Wewnętrzne połączenia sygnałów wyświetleniowych
• Kompaktne urządzenia elektroniczne
• Zestawy kabli sygnałowych na zamówienie

Badania jakości montażu kabli LVDS

Zespół kabli LVDS podlega określonym wymogom w zakresie kontroli elektrycznej.

Wymogi dotyczące jakości obejmują:

• Badanie 100% otwarte, krótkie i intermitencyjne
• Maksymalny opór przewodnika 3 Ω
• Minimalny opór izolacyjny wynoszący 10 MΩ przy napięciu 200 V prądu stałego
• Kontrola wymiarowa określonych elementów
• Zgodność z RoHS 3.0

Wymogi te wspierają spójne osiągi elektryczne i

jakość produkcji gotowego zestawu kabli.
