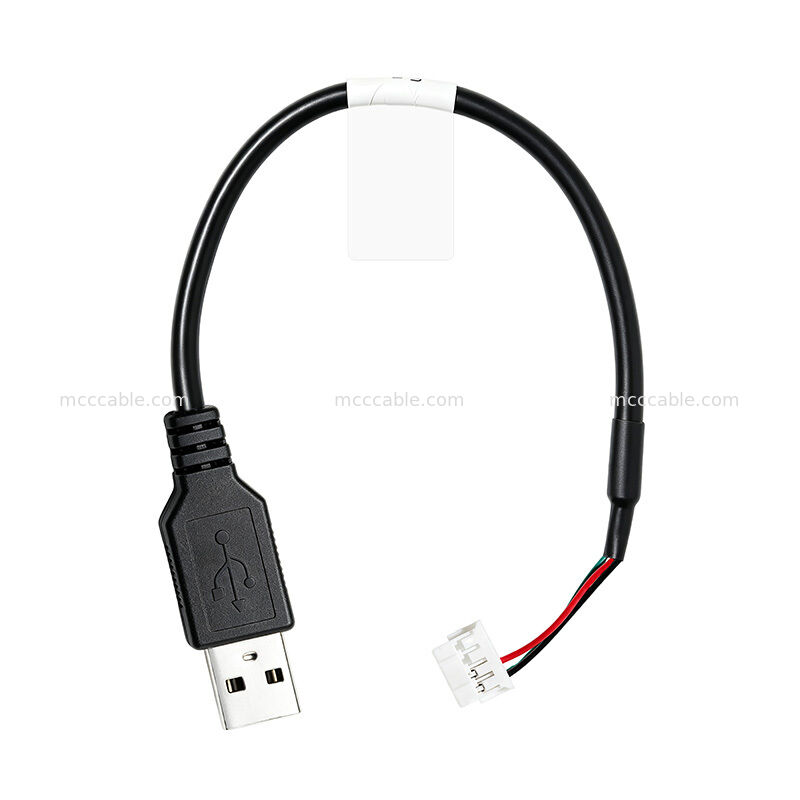

Niestandardowy zestaw kabla TWN4 USB 2.0 20cm 28AWG osłonięty złącze 8 pozycji

Zestaw kablowy TWN4 USB 2.0

Zestaw kablowy TWN4 USB 2.0 to niestandardowy zestaw kablowy o długości 20 cm z USB

złączem męskim typu A i 8-pozycyjnym złączem. Kabel wykorzystuje skręconą i

konstrukcję ekranowaną z przewodem UL2725.

Określona długość kabla wynosi 200 ± 10 mm, a konstrukcja kabla jest zaprojektowana zgodnie

z określonymi wymaganiami połączenia USB 2.0.

Specyfikacje zestawu kablowego TWN4 USB 2.0

Zestaw kablowy TWN4 USB 20 cm

Zestaw kablowy USB TWN4 ma określoną całkowitą długość 200 ± 10 mm, odpowiadającą

około 20 cm.

Rysunek określa również sekcję kabla 100 ± 10 mm i wymiar 30 ± 5 mm w pobliżu

obszaru złącza.

Złącze kablowe TWN4 USB 2.0

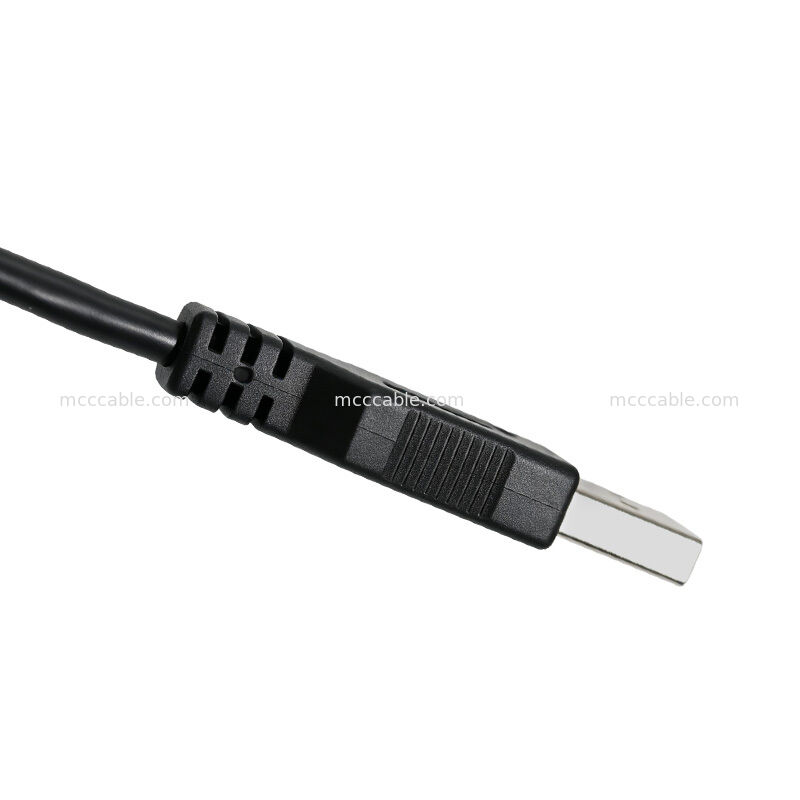

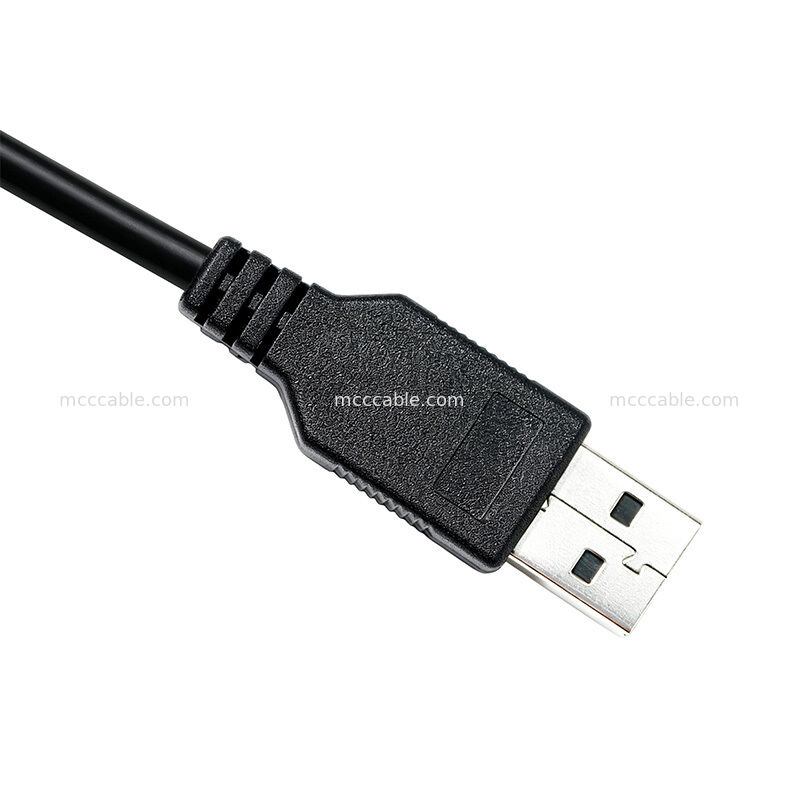

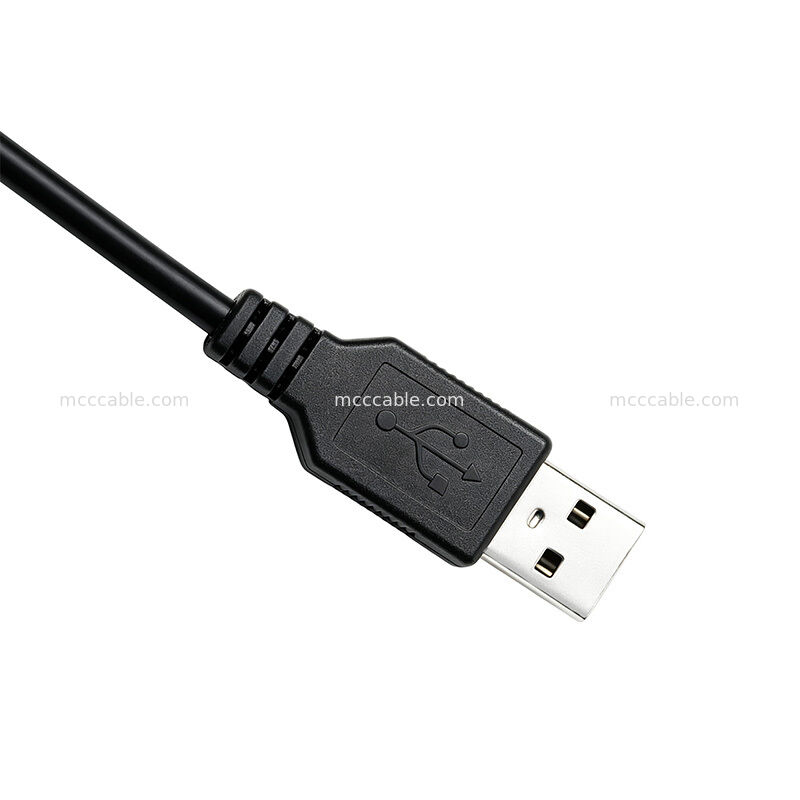

Po stronie USB zestawu kablowego znajduje się męskie złącze USB typu A. Przeciwległa strona

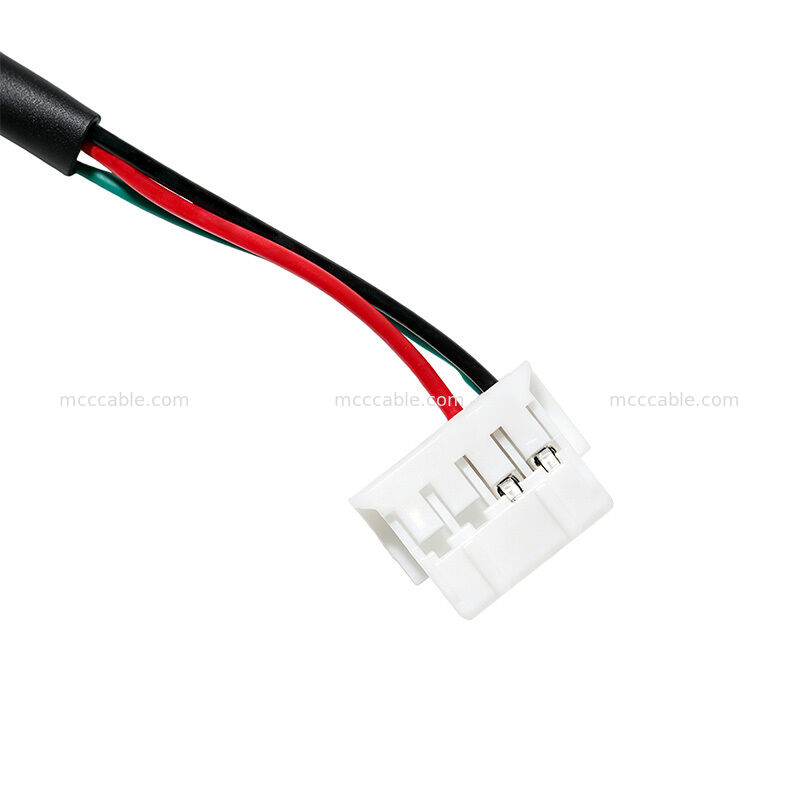

wykorzystuje 8-pozycyjne złącze z konfiguracją 2 × 4 pozycje.

Specyfikacja złącza wskazuje rozstaw 2,0 mm i identyfikuje konfigurację złącza

jako DF11-8DS-2C.

Konstrukcja ekranowanego kabla TWN4 28AWG

Konstrukcja kabla jest określona jako:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Rysunek identyfikuje również kabel jako skręcony i pokazuje konstrukcję ekranu + drenażu.

Zewnętrzna część formowana jest określona jako czarny PVC.

Ta konstrukcja kabla łączy określone przewody USB i

elementy ekranujące

w ramach zestawu kablowego.

Niestandardowy zestaw kablowy USB TWN4Zestaw kablowy USB TWN4 jest produkowany z określoną

konfiguracją złącza,

konstrukcją kabla, formowaniem i całkowitą długością.Zestaw zawiera czarną rurkę termokurczliwą o średnicy wewnętrznej 4,0 mm i

określoną białą

etykietę o wymiarach 70 × 16 mm.

Testowanie i zgodność zestawu kablowego TWN4 USB

Zestaw kablowy jest zgodny z RoHS.

• Rysunek określa również następujące wymagania testów elektrycznych:
• Otwarty/zwarty: test 100%
• Hi-Pot: AC 200 V / 0,1 s
• Rezystancja izolacji: DC 200 V, IR ≥ 20 MΩ

Rezystancja styku: maks. 5 Ω

Zastosowania zestawu kablowego TWN4 USB

Zestaw kablowy TWN4 USB 2.0 może być używany do zastosowań wymagających

kompaktowego połączenia USB z interfejsem męskim USB typu A i 8-pozycyjnym

złączem przewodowym.

• Typowe słowa kluczowe zastosowań obejmują:
• Zestaw kablowy USB 2.0
• Niestandardowy kabel USB
• Zestaw kablowy USB typu A
• Zestaw kablowy 8-pozycyjny
• Ekranowany kabel USB
• Zestaw kablowy TWN4

Niestandardowy zestaw kablowy elektroniczny
Sino-Media jest wyspecjalizowanym producentem zestawów kablowych. Wykorzystujemy najnowocześniejszy
sprzęt automatyki, materiały premium, solidny system zapewnienia jakości
i wykwalifikowany zespół techniczny do dostarczania wysokiej jakości, niestandardowych
kabli i wiązek przewodów w małych ilościach. Nasze zespoły inżynieryjne, produkcyjne i kontroli jakości
zapewniają doskonałość tych unikalnych komponentów. Naszą misją jest ciągłe doskonalenie
jakości produktów, zaspokajanie potrzeb klientów i utrzymanie wiedzy specjalistycznej w zakresie
stosowanych i zalecanych przez nas materiałów. Nasze zaangażowanie w satysfakcję klienta napędza

ciągły rozwój firmy.
