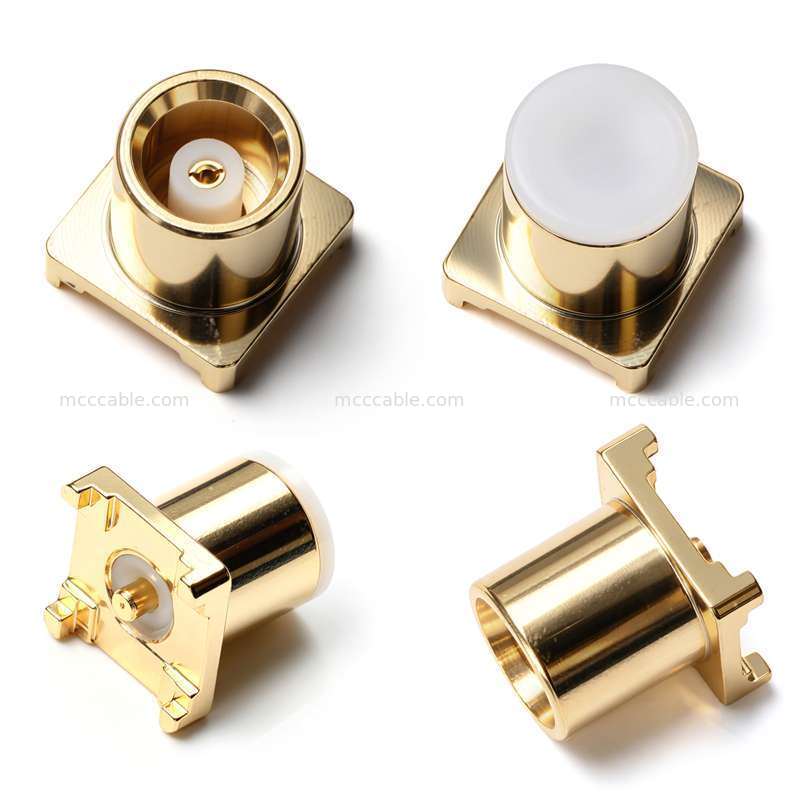

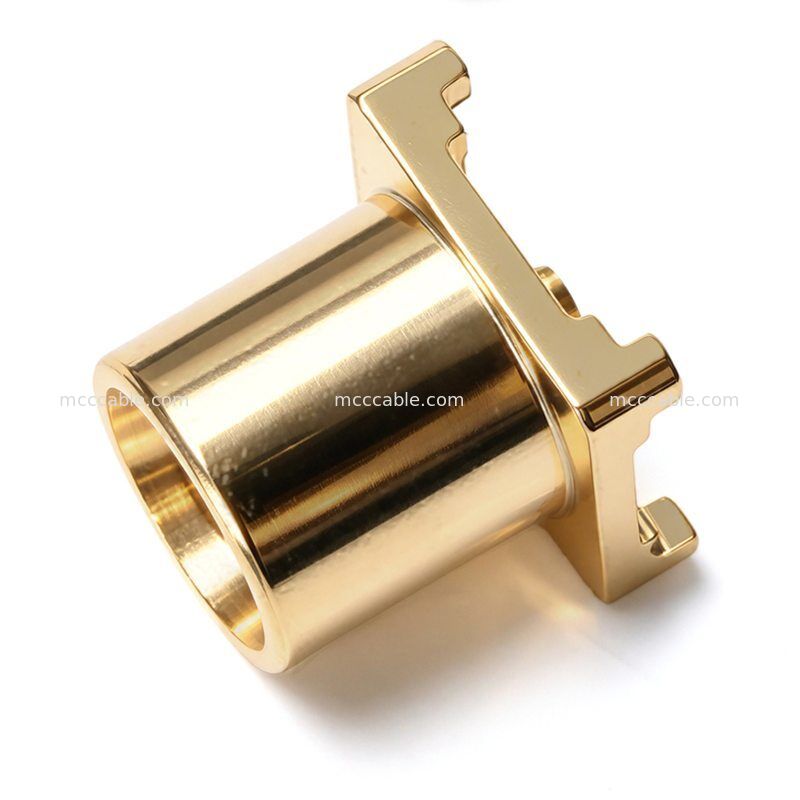

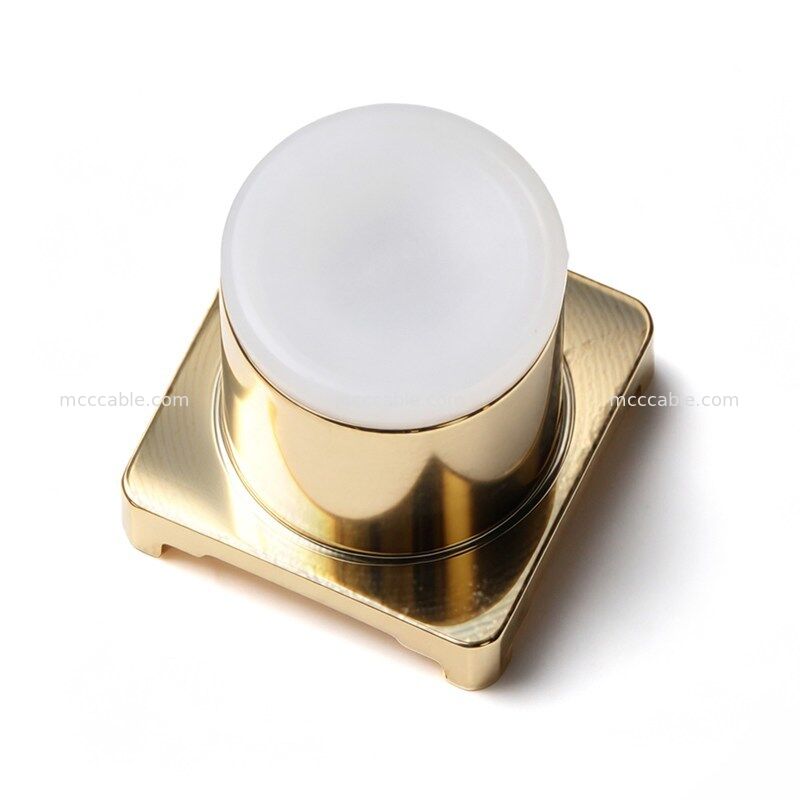

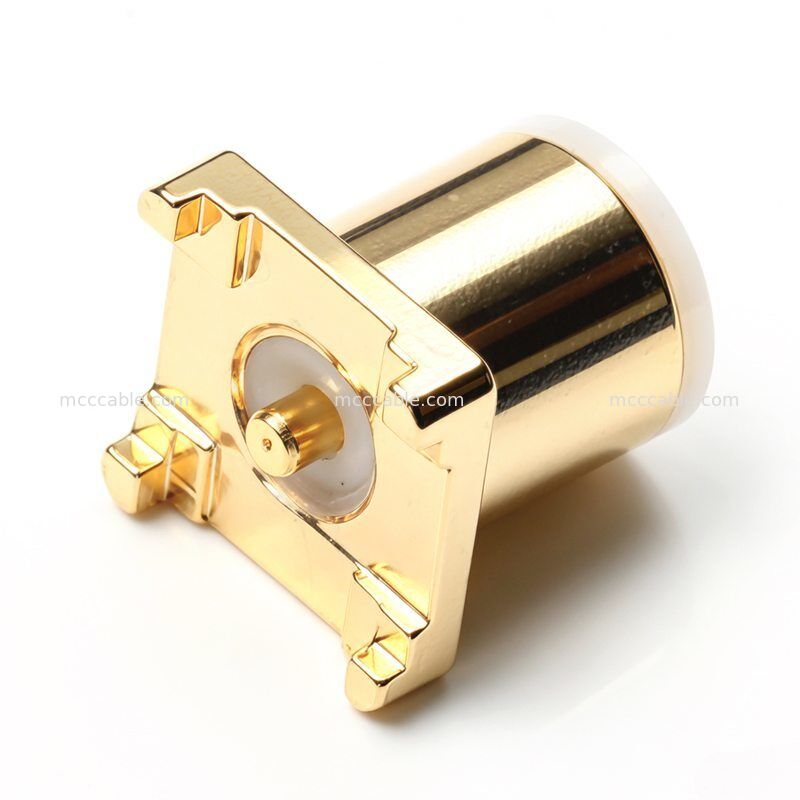

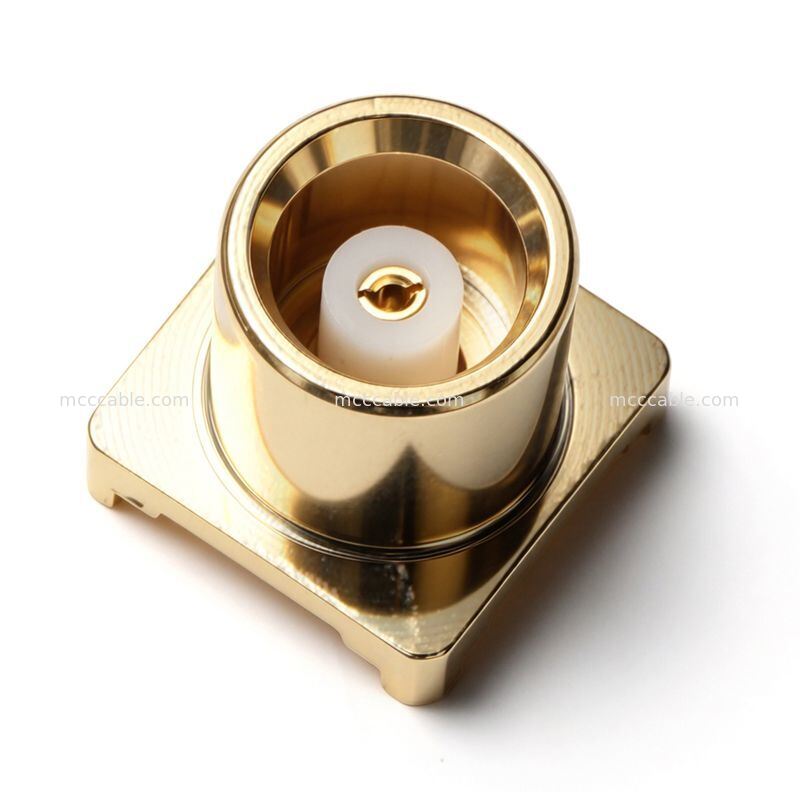

Przegląd pozłacanego złącza RF do montażu na płytce drukowanej

Pozłacane złącze RF do montażu na płytce drukowanej zostało zaprojektowane z myślą o sygnałach o wysokiej częstotliwości
aplikacje transmisyjne wymagające stabilnych parametrów elektrycznych, kompaktowej integracji z PCB,
i niezawodne utrzymanie mechaniczne. Posiada precyzyjną, współosiową konstrukcję z pozłacaną powłoką
ścieżkę przewodzącą, złącze to jest przeznaczone do obsługi systemów komunikacji RF, bezprzewodowych
moduły, sprzęt testujący, elektronikę radarową i zaawansowane urządzenia przemysłowe.

Kompaktowa konfiguracja do montażu na płycie umożliwia inżynierom bezpośrednią integrację łączności RF
na PCB, zachowując jednocześnie doskonałą kontrolę impedancji i wydajność uziemienia. The
złącze wykorzystuje centralny styk sygnałowy otoczony uziemioną konstrukcją przewodzącą,
pomagając zredukować odbicia sygnału i utrzymać integralność sygnału w wymagających środowiskach RF.

W porównaniu ze standardowymi złączami katalogowymi to niestandardowe złącze RF można zoptymalizować
zgodnie ze specyficznymi wymaganiami projektu, w tym obrysem PCB, geometrią styków, poszyciem
grubość, struktura uziemienia i wymagania środowiskowe. Jest to idealne rozwiązanie dla
inżynierowie poszukujący niezawodnej i konfigurowalnej platformy połączeń RF.

Kluczowe cechy pozłacanego złącza RF do montażu na płytce drukowanej

Transmisja sygnału RF o wysokiej częstotliwości

Złącze przyjmuje precyzyjną koncentryczną strukturę transmisji, która zapewnia stabilność
transfer sygnału przy jednoczesnej minimalizacji strat wtrąceniowych i strat odbiciowych. Ten projekt pomaga w utrzymaniu
doskonałe parametry elektryczne w zastosowaniach komunikacyjnych i testowych.

Wysokiej jakości pozłacany system styków

Pozłacane styki sygnałowe poprawiają przewodność i zmniejszają rezystancję styków. The
poszycie zapewnia również doskonałą odporność na korozję, ochronę przed utlenianiem i długoterminową
stabilność elektryczna.

Kompaktowy projekt integracji PCB

Niewielka powierzchnia PCB umożliwia instalację w zespołach elektronicznych o dużej gęstości, gdzie
miejsce na desce jest ograniczone. Złącze jest szczególnie odpowiednie do kompaktowych urządzeń bezprzewodowych
moduły i urządzenia RF.

Ulepszona struktura uziemienia

Liczne punkty uziemiające wokół ścieżki sygnału pomagają poprawić ekranowanie EMI
skuteczność i redukują niepożądane zakłócenia elektromagnetyczne.

Precyzyjna konstrukcja mechaniczna

Wyprodukowane przy użyciu precyzyjnych procesów obróbki złącze zapewnia spójność
wymiary, niezawodne działanie łączenia i poprawiona trwałość mechaniczna.

Nadaje się do projektów prototypowych i produkcyjnych

Konstrukcja złącza nadaje się zarówno do projektów rozwoju inżynierii, jak i
programy produkcyjne na dużą skalę.

Niestandardowa elastyczność inżynieryjna

Wymiary, materiały, konfiguracje styków, opcje powlekania i montaż na płytce drukowanej
Wszystkie konstrukcje można dostosować do wymagań aplikacji.

Dane techniczne pozłacanego złącza RF do montażu na płytce drukowanej

Przedmiot	Specyfikacja
Typ produktu	Złącze RF do montażu na płytce drukowanej
Styl interfejsu	Interfejs koncentryczny RF
Typ mocowania	Montaż na PCB
Materiał kontaktowy	Stop miedzi
Materiał obudowy	Precyzyjnie obrobiony metal
Wykończenie powierzchni	Pozłacane
Struktura sygnału	Współosiowy
Struktura gruntu	Uziemienie wielopunktowe
Materiał izolacyjny	Inżynieria dielektryka
Impedancja charakterystyczna	50 omów (dostępne na zamówienie)
Zakres częstotliwości	Dostępne na zamówienie
Temperatura pracy	Dostępne na zamówienie
Zgodność z dyrektywą RoHS	Utrzymany
OEM i ODM	Utrzymany

Zastosowania pozłacanego złącza RF do montażu na płytce drukowanej

Sprzęt do komunikacji bezprzewodowej

Stosowany w modułach komunikacji bezprzewodowej, nadajnikach-odbiornikach RF, urządzeniach infrastruktury sieciowej,
wzmacniacze sygnału i bramki komunikacyjne, w których wymagana jest niezawodna łączność radiowa.

Systemy testowe i pomiarowe RF

Nadaje się do generatorów sygnału, analizatorów widma, analizatorów sieci, urządzeń kalibracyjnych,
i zautomatyzowane platformy testujące RF.

Elektronika lotnicza i obronna

Stosowane w systemach radarowych, modułach nawigacyjnych, sprzęcie komunikacyjnym, inwigilacji
systemy i inną elektronikę RF o krytycznym znaczeniu.

Medyczne urządzenia RF

Stosowany w sprzęcie do obrazowania medycznego, urządzeniach terapeutycznych RF, instrumentach diagnostycznych i
elektronika medyczna wysokiej częstotliwości.

Platformy automatyki przemysłowej

Zintegrowany z bezprzewodowymi systemami monitoringu, czujnikami przemysłowymi, zdalną komunikacją
urządzeń i urządzeń automatyki przemysłowej.

Projekty badawczo-rozwojowe

Często stosowane w inżynieryjnych płytkach ewaluacyjnych, zestawach rozwojowych RF, systemach prototypowych,
i środowiska testów laboratoryjnych.

Opcje dostosowywania pozłacanego uchwytu PCB
Złącze RF

Sino-conn zapewnia kompletne usługi dostosowywania w zakresie rozwoju złączy RF i
projekty produkcyjne.

Dostępne opcje dostosowywania obejmują:

• Niestandardowe wymiary złączy
• Niestandardowy projekt śladu PCB
• Konstrukcje mieszkaniowe na wymiar
• Niestandardowa geometria kontaktu
• Niestandardowa grubość poszycia
• Niestandardowe wymagania dotyczące impedancji
• Niestandardowe konfiguracje uziemienia
• Niestandardowe materiały dielektryczne
• Niestandardowe mechaniczne struktury retencyjne
• Niestandardowa optymalizacja częstotliwości
• Niestandardowe rozwiązania w zakresie ochrony środowiska
• Usługi brandingu i pakowania OEM

Od opracowania koncepcji po produkcję seryjną, nasz zespół inżynierów wspiera projektowanie
przegląd, wytwarzanie próbek, testy walidacyjne i produkcję masową, aby pomóc klientom
osiągnąć najbardziej odpowiednie rozwiązanie w zakresie połączeń wzajemnych RF.
