Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Customization
Orzecznictwo:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Numer modelu:
Zespół 8-pinowego hybrydowego kabla M23 do serwomotoru
Hybrydowy zespół kablowy do silników serwo M23 8-pin
– Niestandardowe, przemysłowe połączenia OEM
Hybrydowy zespół kablowy do silników serwo M23 8-pin:
Ten hybrydowy zespół kablowy do silników serwo M23 8-pin to niestandardowe rozwiązanie OEM zaprojektowane
dla przemysłowych systemów silników serwo wymagających zintegrowanego zasilania, sygnału, hamowania i termicznego
przesyłania informacji zwrotnej w jednym kablu.

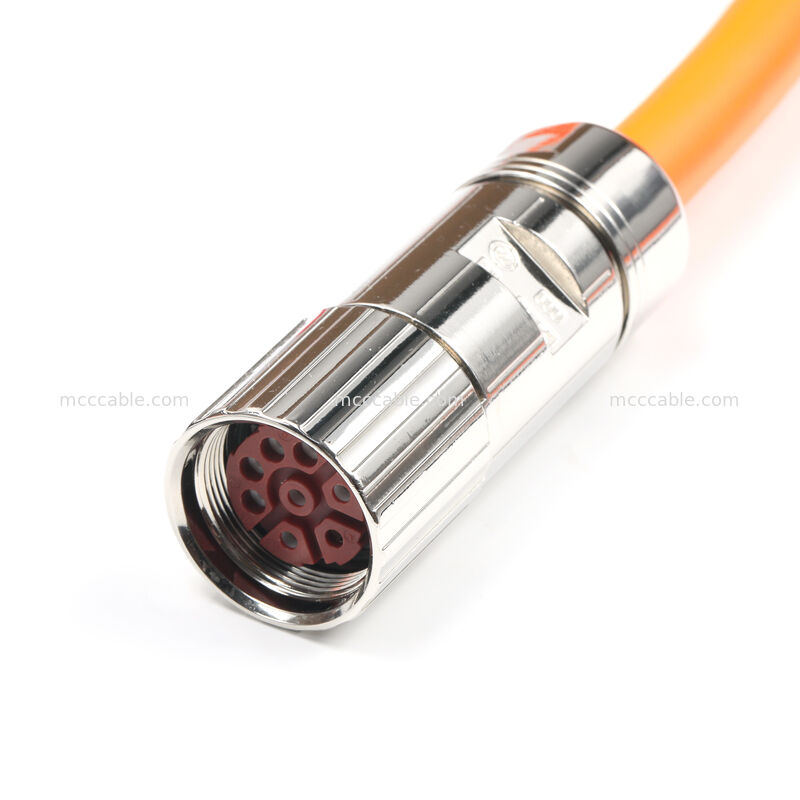

Zespół posiada 8-pinowe okrągłe złącze M23 (żeńskie) z metalową obudową i
gwintowanym sprzęgłem, połączone z ekranowanym wielożyłowym kablem silnika serwo.

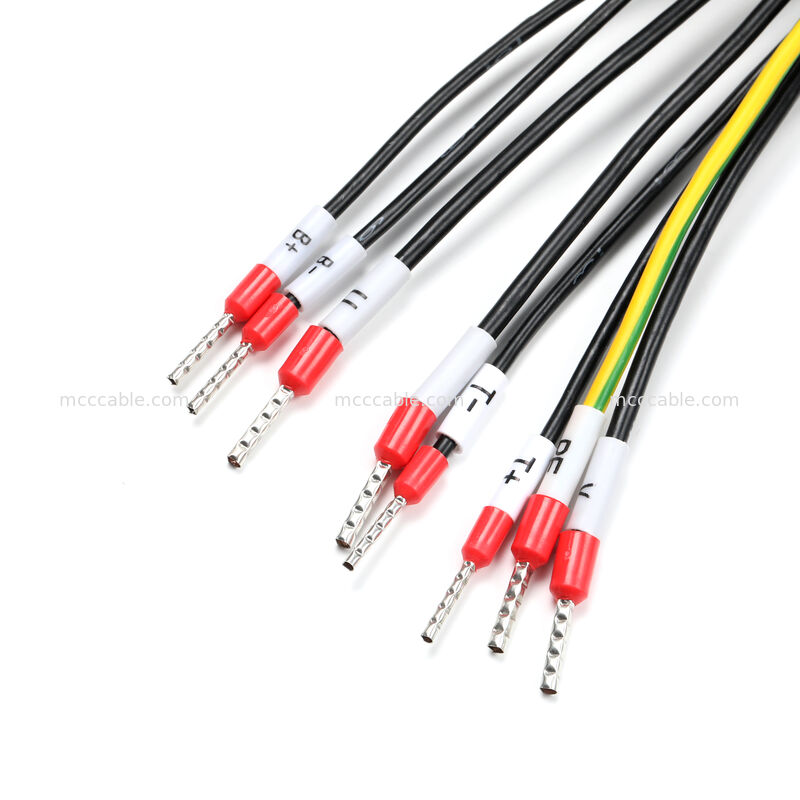

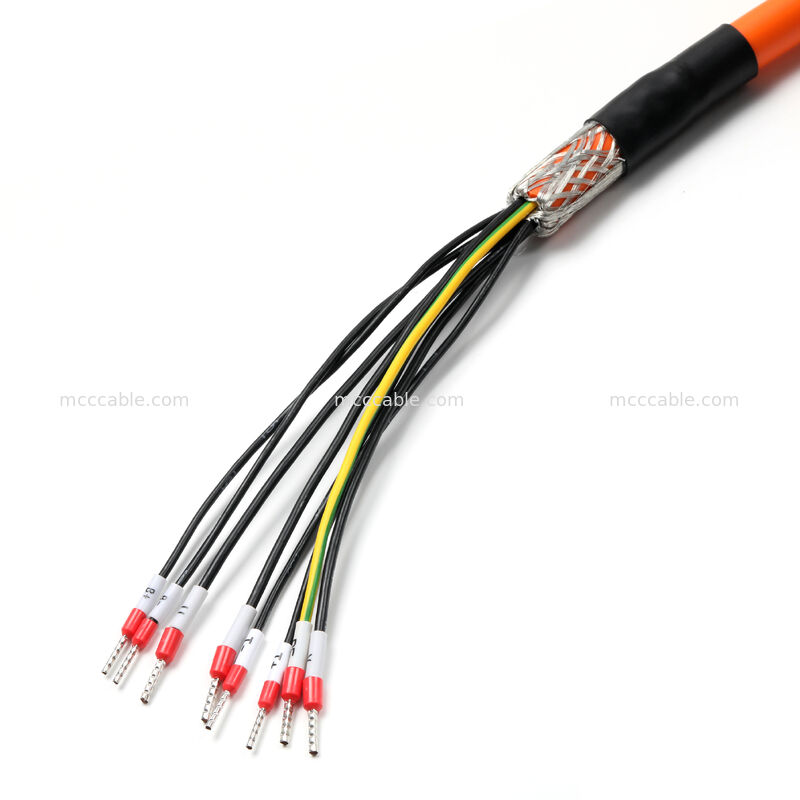

Na otwartym końcu poszczególne przewody są wyraźnie zidentyfikowane i zakończone, co pozwala na
elastyczną integrację z kontrolerami napędów lub listwami zaciskowymi.
Długość kabla, konfiguracja przewodów i styl zakończenia są w pełni konfigurowalne w oparciu
o specyfikacje silnika klienta i wymagania systemowe.
Hybrydowy zespół kablowy do silników serwo M23 8-pin – Kluczowe cechy:
Interfejs okrągłego złącza M23 8-pin
Bezpieczne gwintowane sprzęgło do przemysłowych środowisk wibracyjnych
Hybrydowa konstrukcja zasilania i sygnału
Obsługuje fazy silnika, hamulec, czujnik termiczny i uziemienie ochronne

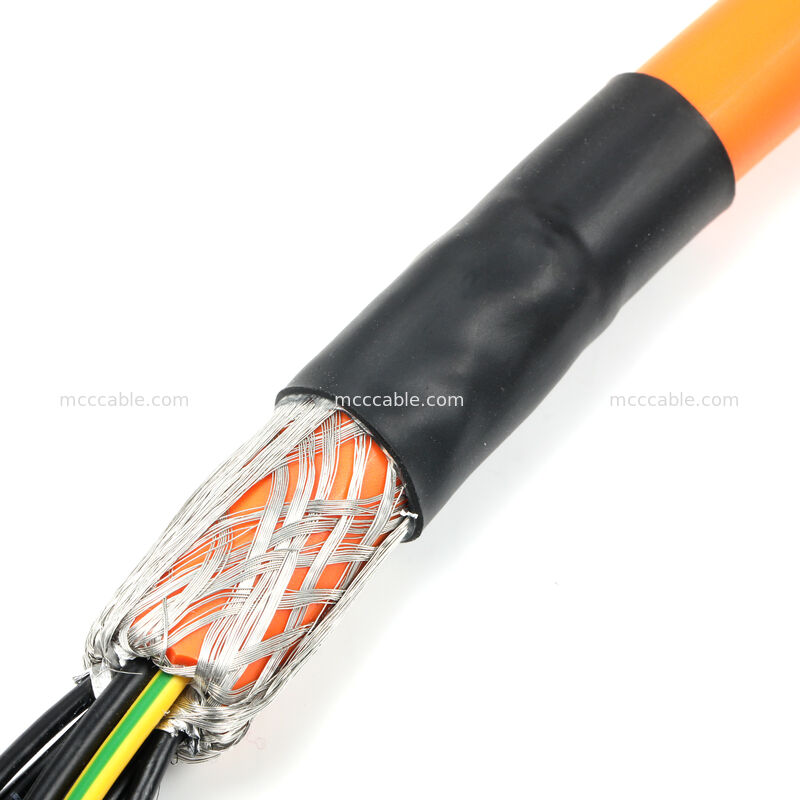

Ogólne ekranowanie plecione z uziemieniem obudowy
Redukuje EMI i zapewnia stabilną pracę silnika
Przemysłowa konstrukcja kabla serwo
Pomarańczowa osłona zewnętrzna dla wyraźnej identyfikacji kabla silnika
Oznaczone poszczególne przewody
Upraszcza instalację, konserwację i rozwiązywanie problemów
Niestandardowa produkcja OEM
Zbudowany ściśle zgodnie z rysunkiem i definicją interfejsu silnika
Hybrydowy zespół kablowy do silników serwo M23 8-pin – Typowe zastosowania:
Przemysłowe silniki serwo
Systemy automatyki i kontroli ruchu
Sprzęt CNC i robotyczny
Maszyny pakujące i produkcyjne
Zespoły silników i napędów OEM
Hybrydowy zespół kablowy do silników serwo M23 8-pin – Specyfikacje techniczne:
| Parametr | Opis |
|---|---|
| Typ produktu | Hybrydowy zespół kablowy do silników serwo |
| Typ złącza | Złącze okrągłe M23 |
| Płeć złącza | Żeńskie |
| Liczba pinów | 8 |
| Obudowa złącza | Metal, gwintowane sprzęgło |
| Struktura kabla | Wielożyłowy ekranowany kabel serwo |
| Ekranowanie | Ogólny ekran pleciony |
| Uziemienie | Ekran podłączony do obudowy złącza |
| Kolor osłony zewnętrznej | Pomarańczowy |
| Zakończenie (strona silnika) | Złącze M23 |
| Zakończenie (strona kontrolera) | Otwarty przewód, oznaczony |
| Długość kabla | Niestandardowa (zgodnie z rysunkiem) |
| Tryb produkcji | Niestandardowy OEM / ODM |
| Zgodność | Zgodny z RoHS |
Hybrydowy zespół kablowy do silników serwo M23 8-pin – Przypisanie pinów:
| Pin M23 | Definicja sygnału | Identyfikacja | Kolor przewodu |
|---|---|---|---|
| 1 | U | U | Czarny |
| 4 | V | V | Czarny |
| 3 | W | W | Czarny |
| 2 | PE (Uziemienie ochronne) | PE | Żółto / Zielony |
| A | Czujnik termiczny + | T+ | Czarny |
| B | Czujnik termiczny – | T- | Czarny |
| C | Hamulec + | B+ | Czarny |
| D | Hamulec – | B- | Czarny |
| Obudowa | Ekran | Ekran | — |
Hybrydowy zespół kablowy do silników serwo M23 8-pin – Opcje dostosowywania:
Długość kabla i materiał osłony
Alternatywne kodowanie M23 lub konfiguracje pinów
Różne przekroje przewodów
Zakończenie końcowe: otwarty przewód, zacisk lub złącze
Opcje etykietowania, znakowania i pakowania
Wsparcie inżynieryjne jest dostępne od walidacji próbek po masową produkcję.
