Przewód do kamery przemysłowej z złączami JAE i Molex 1000mm

Montaż kabla do kamery przemysłowej z JAE & Molex
Złącza 1000mm

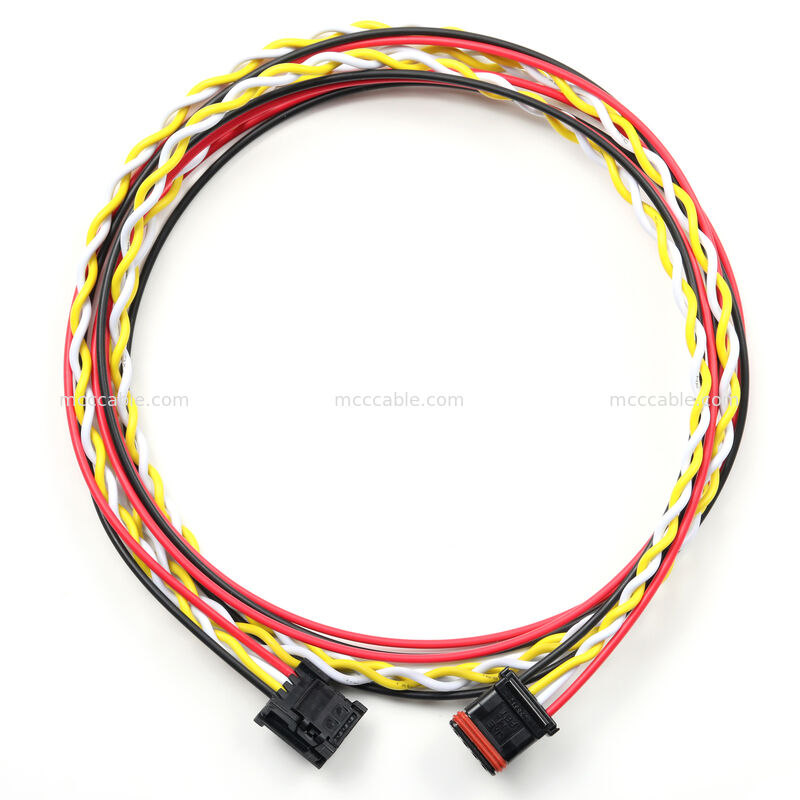

Montaż kabla do kamery przemysłowej:

Ten montaż kabla do kamery przemysłowej został zaprojektowany z myślą o niezawodnej transmisji sygnału i zasilania
pomiędzy płytą kamery a płytą odbiornika, wyposażony w złącze serii JAE MX19004
po stronie kamery i złącze Molex 347910040 po stronie odbiornika.

Kabel integruje skręcone pary sygnałów różnicowych do transmisji danych oraz oddzielne linie zasilania
i uziemienia, aby zapewnić stabilną wydajność i zmniejszyć zakłócenia elektromagnetyczne.
Dzięki standardowej długości 1000 ±100 mm, montaż ten nadaje się do przemysłowych systemów wizyjnych,
wbudowanego sprzętu do obrazowania i zastosowań w automatyce.

Wszystkie zestawy są produkowane pod ścisłą kontrolą jakości i są w 100% testowane elektrycznie
przed dostawą.

Kluczowe cechy montażu kabla do kamery przemysłowej:

Zaprojektowany do połączenia kamery przemysłowej i płyty odbiornika

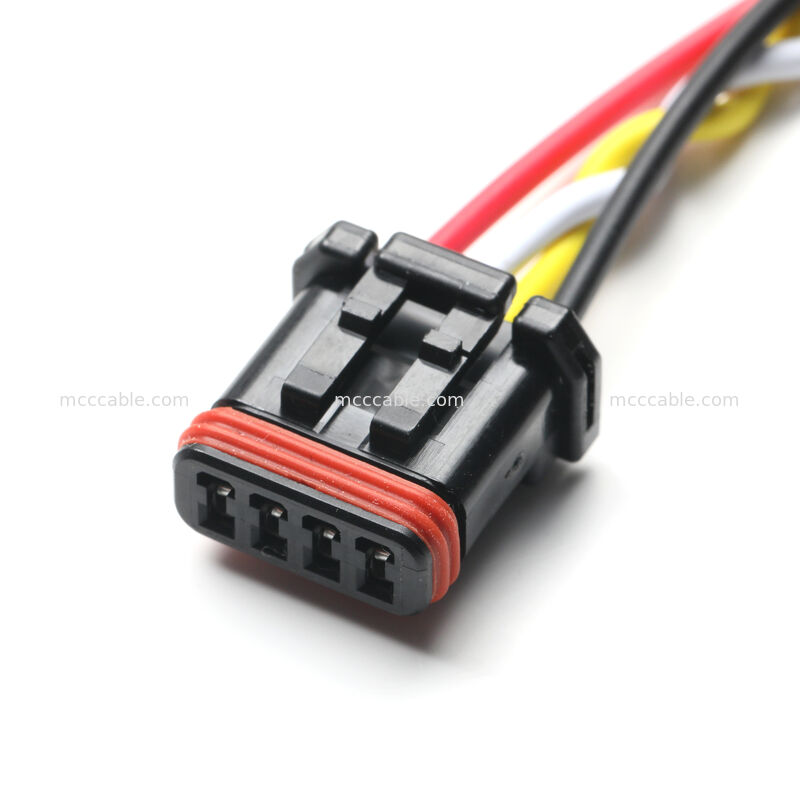

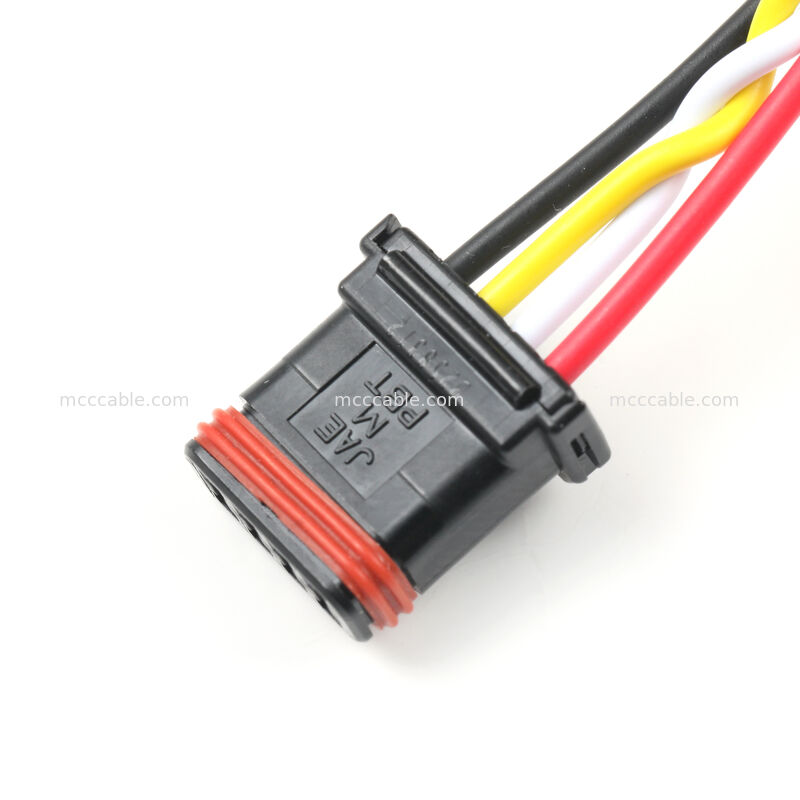

Obudowa JAE MX19004 + zacisk MX19S10K451

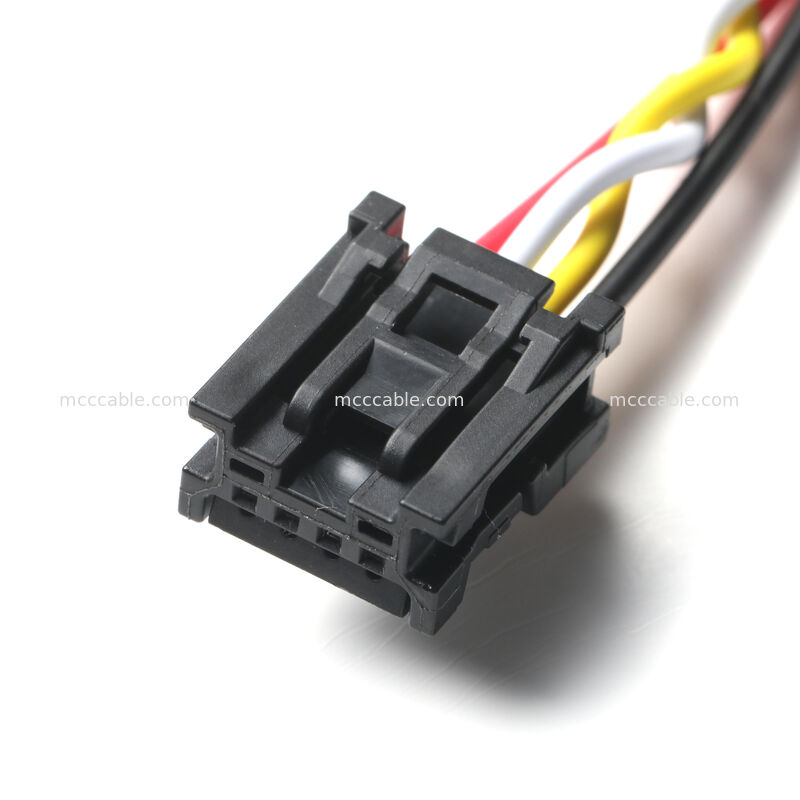

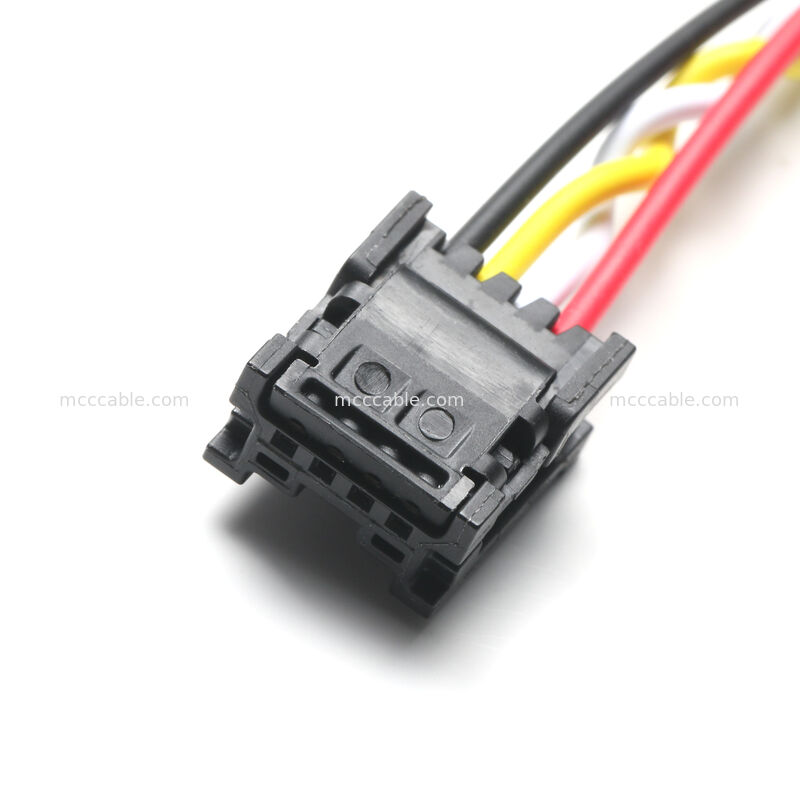

Obudowa Molex 347910040 + zacisk 5600230750

Skręcona struktura par sygnałowych (4 skręcenia na cal)

Stabilna transmisja sygnału z niskim poziomem szumów

Zasilanie + dane różnicowe w jednym kablu

Kompaktowa konstrukcja 4-pinowego złącza

Standardowa długość 1000 mm (możliwość dostosowania)

Obsługa dostosowywania OEM / ODM

Materiały zgodne z RoHS

Typowe zastosowania montażu kabla do kamery przemysłowej:

Przemysłowe systemy wizyjne

Kamery wizyjne maszyn

Wbudowane moduły obrazowania

Sprzęt do inspekcji automatyki

Systemy robotyki i sterowania

Specyfikacje techniczne montażu kabla do kamery przemysłowej:

Możliwość dostosowywania montażu kabla do kamery przemysłowej:

Obsługujemy pełne dostosowywanie, w tym:

Regulacja długości kabla

Alternatywne złącza JAE / Molex / równoważne

Modyfikacja przypisania pinów

Wybór przekroju przewodu i materiału osłony

Optymalizacja projektu w oparciu o zastosowanie

Potwierdzenie rysunku technicznego jest dostępne przed masową produkcją.

Kontrola jakości montażu kabla do kamery przemysłowej:

100% test ciągłości i zwarcia

Wizualna kontrola zacisku i obudowy

Sprawdzenie spójności skręconej pary

Kontrola identyfikowalności partii

Sino-Media jest wyspecjalizowanym producentem montażu kabli. Wykorzystujemy najnowocześniejsze
urządzenia automatyki, surowce najwyższej jakości, solidny system zapewnienia jakości,
i wykwalifikowany zespół techniczny, aby dostarczać wysokiej jakości, niestandardowe kable i wiązki
w małych ilościach. Nasze zespoły inżynieryjne, produkcyjne i kontroli jakości zapewniają doskonałość tych unikalnych komponentów. Naszą misją jest ciągłe podnoszenie
jakości produktów, spełnianie potrzeb klientów i utrzymywanie wiedzy specjalistycznej w zakresie
używanych i polecanych przez nas materiałów. Nasze zaangażowanie w satysfakcję klienta napędza
ciągły rozwój firmy.
P1. Czy jesteś producentem czy firmą handlową?

O: Jesteśmy profesjonalnym producentem z ponad 16-letnim doświadczeniem w projektowaniu i produkcji kabli.
P2. Jakie masz certyfikaty?
O: Nasza fabryka posiada certyfikaty ISO9001, ISO14001, TS16949, ISO13485 i UL, zapewniając
stabilną jakość i zgodność z międzynarodowymi standardami.
P3. Jakie są Twoje główne mocne strony?
O: Specjalizujemy się w projektowaniu opartym na zastosowaniach, dostarczając niestandardowe kable i rozwiązania okablowania
dostosowane do konkretnych wymagań klienta.
P4. Czy obsługujesz usługi OEM i ODM?
O: Tak, dostępne są zarówno usługi OEM, jak i ODM.

Zamówienia OEM: Minimalna ilość zamówienia (MOQ) wynosi 100 sztuk
Zamówienia ODM: MOQ wynosi 1000 sztuk

Opłaty za formy będą naliczane w oparciu o rzeczywiste wymagania projektowe i rozwojowe.

P5. Jaki jest Twój czas realizacji produkcji?
O: Małe zamówienia lub produkty w magazynie: Przygotowanie i wysyłka w ciągu 3 dni. Czas wysyłki

zależy od wybranej metody, od 7 dni do 1 miesiąca.
Duże zamówienia: Czas realizacji produkcji wynosi 5–21 dni roboczych w zależności od ilości, a następnie
1–3 dni na testowanie i 1 dzień na pakowanie. Całkowity czas realizacji wynosi zazwyczaj 7–25 dni,

z wyłączeniem wysyłki.
P6. Jakie dodatkowe korzyści otrzymują długoterminowi partnerzy?
O: Długoterminowi klienci korzystają z:

Dostępu do nowych produktów, umożliwiającego wczesne testowanie na rynku i możliwości odsprzedaży regionalnej
Dodatkowych rabatów i bardziej konkurencyjnych cen, nawet dla mniejszych ilości zamówień

Wsparcia marketingowego, w tym zdjęć promocyjnych i dostosowywania logo
P7. Jaka jest polityka gwarancyjna i jak rozwiązywane są problemy z jakością?

O: Wszystkie nasze produkty kablowe objęte są 12–36 miesięczną gwarancją.

W przypadku zamówień o dużej objętości zapewniamy 0,3%–0,5% dodatkowych jednostek jako zapas. Na przykład,

zamówienie na 1000 sztuk może obejmować do 1003 sztuk.
Jeśli otrzymasz więcej niż 5 wadliwych jednostek, a wskaźnik wadliwości jest poniżej 0,1%, skontaktuj się
z naszym zespołem sprzedaży ze zdjęciami. Rozwiążemy problem poprzez wymianę lub
zwrot pieniędzy.
P8. Czy oferujecie darmowe próbki?
O: Tak, zamówienia próbek są obsługiwane. Niektóre próbki mogą być dostarczone bezpłatnie,
z wyłączeniem kosztów wysyłki.

Jak się z nami skontaktować
Wyślij zapytanie teraz i kliknij „Wyślij”, aby otrzymać:
Darmowe próbki

Konkurencyjne ceny

Profesjonalne wsparcie techniczne

Jeśli nie możesz znaleźć dokładnego produktu na naszej stronie internetowej, skontaktuj się z nami. Nawet jeśli

nie jest on obecnie wymieniony, możemy pomóc w znalezieniu lub dostosowaniu odpowiedniego rozwiązania o niezawodnej

jakości i cenie.
